KVM voor controlrooms

KVM staat voor Keyboard, Video & Mouse. Met een KVM-oplossing kan een operator een computer bedienen zonder dat deze computer fysiek bij de werkplek hoeft te staan.

Computers en servers kunnen hierdoor centraal worden ondergebracht in bijvoorbeeld een technische ruimte of serverruimte. Op de werkplek bevinden zich alleen de monitoren, het toetsenbord, de muis en eventueel andere USB-apparatuur.

Dit biedt belangrijke voordelen voor een controlroom:

• minder apparatuur op en rond de werkplek;
• minder warmte- en geluidsproductie bij operators;
• computers en servers centraal beheren;
• apparatuur beter beveiligen tegen onbevoegde toegang;
• grotere afstanden tussen computers en werkplekken overbruggen;
• meerdere computers vanaf één operatorpositie bedienen;
• flexibeler omgaan met werkplekken en bronnen.

Afhankelijk van de toepassing kan worden gekozen voor een KVM extender, KVM matrix of KVM over IP.

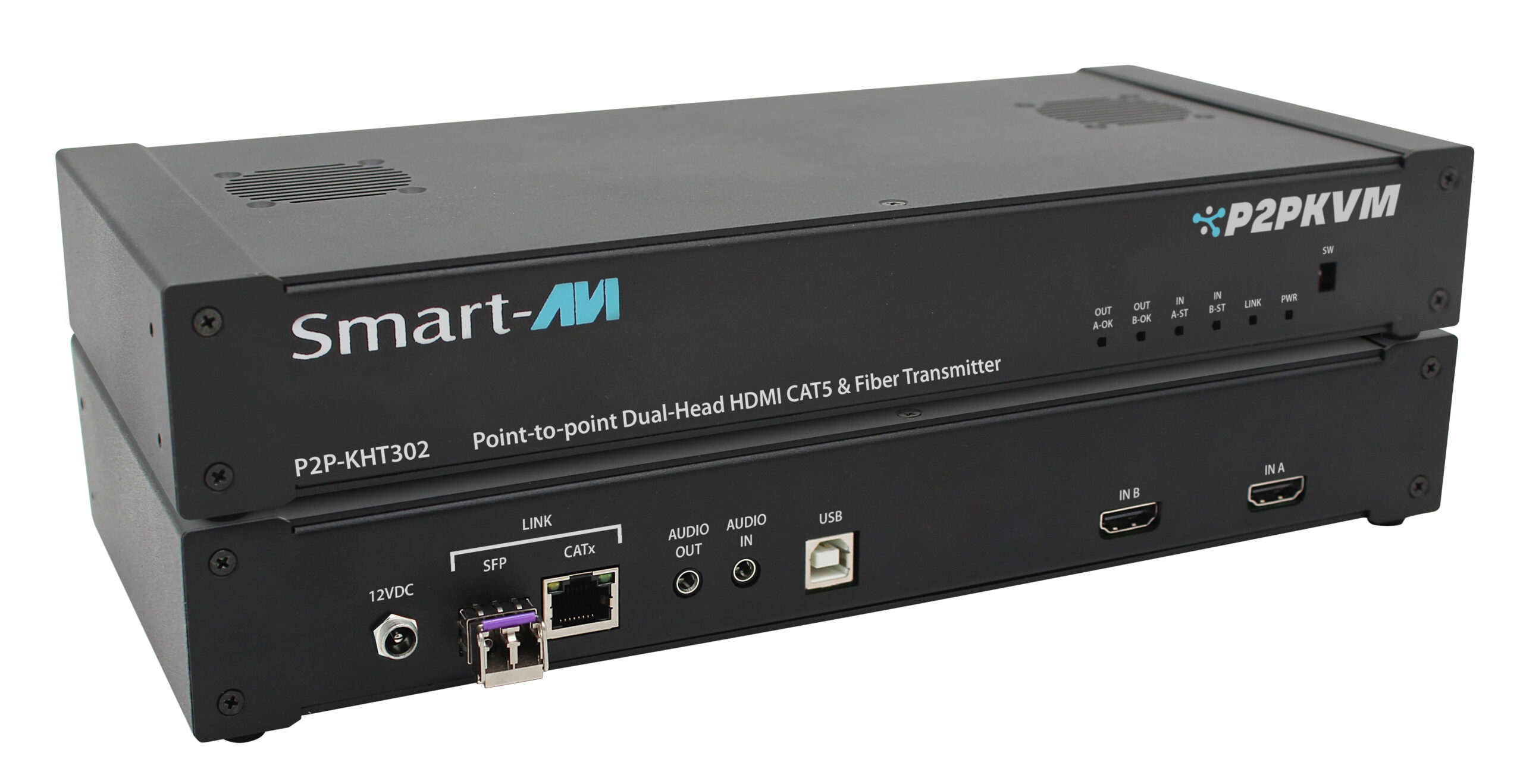

KVM Extenders

Computer en operator fysiek van elkaar scheiden

Een KVM extender verlengt video, USB, toetsenbord en muis tussen een computer en de operatorwerkplek.

Aan de computerzijde wordt een transmitter geplaatst en bij de operator een receiver. Daartussen kan, afhankelijk van het gekozen systeem, gebruik worden gemaakt van CAT-bekabeling of glasvezel.

Dit is bijvoorbeeld interessant wanneer computers centraal in een technische ruimte staan, terwijl operators tientallen of honderden meters verderop werken.

KVM-extenders zijn beschikbaar voor verschillende videosignalen, waaronder:

HDMI | DisplayPort | DVI | USB

Voor grotere afstanden of omgevingen waar elektromagnetische interferentie een rol speelt, kan KVM over glasvezel een interessante oplossing zijn.

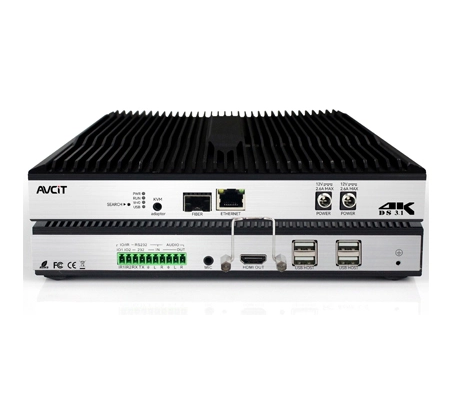

KVM over IP

Flexibele toegang tot computers via het netwerk

Wanneer meerdere operators toegang moeten hebben tot meerdere computers en servers, biedt KVM over IP veel meer flexibiliteit dan een traditionele point-to-point KVM-verbinding.

Transmitters en receivers worden aangesloten op een IP-netwerk. Hierdoor ontstaat een schaalbare infrastructuur waarbij bronnen en operatorwerkplekken flexibel met elkaar verbonden kunnen worden.

Een operator kan bijvoorbeeld vanaf zijn werkplek toegang krijgen tot verschillende computers. Een andere operator kan tegelijkertijd andere bronnen bedienen.

Nieuwe werkplekken of computers kunnen later relatief eenvoudig aan het systeem worden toegevoegd.

KVM over IP is interessant voor:

• controlrooms;
• meldkamers;
• verkeerscentrales;
• security operations centers;
• industriële procescontrole;
• energie- en nutsbedrijven;
• air traffic control;
• medische omgevingen;
• broadcast- en monitoringomgevingen.

Hierdoor kan een KVM over IP-systeem meegroeien wanneer een controlroom wordt uitgebreid of opnieuw ingericht.

Van point-to-point naar een complete KVM-infrastructuur

Niet iedere controlroom heeft een uitgebreid KVM over IP-systeem nodig.

Wanneer één computer met één operatorwerkplek verbonden moet worden, kan een KVM extender de meest praktische oplossing zijn.

Wanneer meerdere operators toegang moeten hebben tot meerdere computers, wordt een KVM matrix of KVM over IP interessanter.

Daarom kijken we eerst naar de gewenste workflow:

Welke computers zijn er? → Welke operators moeten toegang hebben? → Welke bronnen mogen zij bedienen? → Welke afstanden moeten worden overbrugd? → Welke resoluties worden gebruikt?

Op basis daarvan kan de juiste KVM-architectuur worden bepaald.

Video Extenders

HDMI, DisplayPort en DVI over grotere afstanden

Niet iedere toepassing vraagt om bediening op afstand. Soms hoeft alleen het videosignaal van een bron naar een monitor, videowall of LED-wall te worden gebracht.

Daarvoor leveren wij professionele video extenders.

Video-extensie is onder andere mogelijk voor:

HDMI Extenders

Voor het verlengen van HDMI-signalen tussen computers, mediaspelers, videoprocessors en displays. Afhankelijk van afstand en toepassing kan HDMI via CAT-bekabeling of glasvezel worden getransporteerd.

DisplayPort Extenders

DisplayPort wordt veel toegepast bij professionele workstations en controlroomwerkplekken waar hoge resoluties en beeldkwaliteit belangrijk zijn.

Met een DisplayPort extender kan het videosignaal vanuit een centrale computer- of serverruimte naar een monitor of ander display worden gebracht.

DVI Extenders

DVI is nog steeds aanwezig in veel bestaande professionele installaties. Met een DVI extender kunnen bestaande systemen worden uitgebreid zonder dat direct alle apparatuur vervangen hoeft te worden.

Video over glasvezel

Grote afstanden en hoge bandbreedte

Voor grotere transmissieafstanden is glasvezel vaak een interessante keuze.

Een fiber video extender zet het videosignaal om voor transport via glasvezel. Aan de andere zijde wordt het signaal weer beschikbaar gemaakt voor het display, de videowall of andere apparatuur.

Glasvezel biedt onder andere:

• grote transmissieafstanden;
• hoge beschikbare bandbreedte;
• ondersteuning voor hoge resoluties;
• ongevoeligheid voor elektromagnetische interferentie;
• galvanische scheiding;
• dunne en lichte bekabeling.

Daarom wordt fiber-extensie veel toegepast in grotere controlrooms, industriële installaties en omgevingen waar apparatuur op aanzienlijke afstand van de operators staat.

KVM over IP of AV over IP?

Hoewel beide technieken gebruik kunnen maken van een IP-netwerk, hebben ze een ander uitgangspunt.

KVM over IP is primair gericht op het op afstand bedienen van computers en servers. Video, toetsenbord, muis en USB worden daarbij als één gebruikersomgeving naar de operator gebracht.

AV over IP richt zich vooral op het distribueren van beeld en geluid naar verschillende displays, videowalls en andere bestemmingen.

In een controlroom kunnen beide technieken naast elkaar worden gebruikt.

Een operator kan via KVM over IP een computer bedienen, terwijl dezelfde of andere videobronnen via AV over IP naar een LED videowall worden gestuurd.

Koper, CAT, glasvezel of IP?

Welke infrastructuur het meest geschikt is, hangt af van de toepassing.

Voor een eenvoudige verbinding over beperkte afstand kan een directe extender via koper of CAT voldoende zijn.

Bij grotere afstanden kan glasvezel interessanter worden.

Wanneer meerdere bronnen en werkplekken flexibel met elkaar verbonden moeten worden, biedt KVM over IP juist belangrijke voordelen.

Er is daarom niet één KVM- of extenderoplossing die voor iedere controlroom geschikt is.

KVM en video-extensie als onderdeel van de controlroom

Control Room Store kijkt verder dan een losse transmitter of receiver. KVM en video-extensie maken vaak onderdeel uit van de complete technische infrastructuur achter een controlroom.

Denk bijvoorbeeld aan:

Computers & servers → KVM over IP → operatorwerkplekken

terwijl tegelijkertijd:

Videobronnen → AV over IP / videowall controller → LED videowall

worden aangestuurd.

Hierdoor kunnen computers en andere bronnen centraal worden geplaatst, terwijl operators vanaf hun eigen werkplek toegang houden tot de systemen die zij nodig hebben.
