Datapath VSN

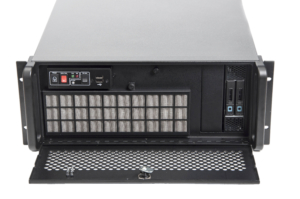

Datapath VSN 9 Series
De negen slot videowall controllers van Datapath voor omgevingen die hoge prestaties en betrouwbaarheid vereisen. De oplossingen uit de VSN 9-serie voor controlekamers, militaire installaties, logistieke operaties, beveiligingssuites en vele andere commando- en besturingsapplicaties.
Het VSN-assortiment is ontwikkeld om de Data Capture-, Image Graphics- en ActiveSQX-decoderingskaarten van Datapath te ondersteunen. Hiermee kunnen fysieke en IP-videobronnen videomuren op middelgrote en grote schaal weergeven. Operators hebben de vrijheid om elke bron op meerdere schermlay-outs te zien.
Elk systeem in de reeks VSN’s van de tweede generatie is verkrijgbaar met Windows 10 om de hoogst mogelijke prestaties te garanderen.
VSN 9 Series Chassis Specifications
| Ethernet | Dual 10Base-T/ 100Base-TX/ 1000 BaseT |
| RS232 | For control |
| On-board Graphics | HDMI & DisplayPort for control screen |
| Hot Swappable SSD | 2 x 240GB (Upgrade Option: 2 x 480GB SSD) |
| USB | 2 x 3.0 (back panel) 6 x 2.0 (2 front, 2 back, 2 internal) |
| Operating System | Windows 10 LTSB |
| Backplane Features | 3rd generation PCIe switched fabric with 1 slot x8 – 8GB/s uplink and downlink 8 slot x4 – 4GB/s uplink and downlink |
| Power | 500 Watt ATX (972 only) 600 Watt Hot Swappable RPSU Dual Redundant |
| Operating temp | 0 to 35°C (32 to 95°F) |
| Storage temp | -20 to 70°C (-4 to 158°F) |
| Relative Humidity | 5% to 90% non-condensing |
| Noise | 48.6dB (A) up to 67.9dB (A) (Dependent on system config & ambient temp) |
| Dimensions | 500mm(l) x 175mm(h) x 482.1mm(w) |
| Weight | 19 – 25kg (Shipped 30-33kg) |
| Compliance | CE/ ROHS/ UL/CCC |
Model Options
| Product Code | VSN972 | VSN982 |
| Motherboard | Portwell ROBO8113-Q170 | Portwell ROBO8113-C236 |
| Processor | Intel Core i7 | Intel E3 Xeon |
| Memory | 32GB as standard | 32GB as standard |
Datapath VSN 11 Series
11-slot videowall controllers van Datapath voor omgevingen die hoge prestaties en betrouwbaarheid vereisen. De systemen van de VSN 11-serie bieden oplossingen voor missiecontrolekamers, militaire installaties, logistieke operaties, beveiligingssuites en vele andere commando- en besturingstoepassingen.
Het VSN-assortiment is ontwikkeld ter ondersteuning van grafische kaarten voor afbeeldingen en decodering. Hiermee kunnen fysieke en IP-videobronnen middelgrote en grootschalige videowanden weergeven. Operators hebben de vrijheid om elke bron op meerdere schermlay-outs te zien.
Elk systeem in de reeks VSN’s van de tweede generatie is alleen beschikbaar met Windows 10 om de hoogst mogelijke prestaties te garanderen.
VSN11 Series Chassis Specifications
| Ethernet | Dual 10Base-T/ 100Base-TX/ 1000 BaseT |
| RS232 | For control |
| On-board Graphics | HDMI & DisplayPort for control screen (VGA for VSN1192) |
| Hot swappable SSD | 2 x 240GB (Upgrade Option: 2 x 480GB SSD) |
| USB | 2 x 3.0 (back panel) 6 x 2.0 (2 front, 2 back, 2 internal) |
| Operating System | Windows 10 LTSB |
| Backplane Features | 3rd generation PCIe switched fabric with 11 slot x8 – 8GB/s uplink and downlink |
| Power | 800 Watt Hot Swappable RPSU Dual Redundant |
| Operating temp | 0 to 35°C (32 to 95°F) |
| Storage temp | -20 to 70°C (-4 to 158°F) |
| Relative Humidity | 5% to 90% non-condensing |
| Noise | 48.6dB (A) up to 67.9dB (A) (Dependent on system config & ambient temp) |
| Dimensions | 500mm(l) x 175mm(h) x 482.1mm(w) |
| Weight | 19 – 25kg (Shipped 30-33kg) |
| Compliance | CE/ ROHS/ UL/CCC |
Model Options
| Product Code | VSN1172 | VSN1182 | VSN1192 |
| Motherboard | Portwell ROBO8113-Q170 | Portwell ROBO8113-C236 | Advantech PCE-9228G2 |
| Processor | Intel Core i7 | Intel E3 Xeon | Dual E5 Xeon (E5-2618L v3) |
| Memory | 32GB as standard | 32GB as standard | 64GB (Upgrade option: 128GB) |
